Complete Easy Glass View profielset voor het monteren van een Frans balkon. Met het Easy Glass View systeem monteer je een haast onzichtbaar Frans balkon, wat zorgt voor optimale lichtinval en een ongehinderde blik naar buiten. Dit systeem is geschikt voor licht tot gemiddeld gebruik en voor binnen en buiten. Het Frans balkon kan op 3 manieren worden gemonteerd: op de gevel, in de dag of op het kozijn. Deze set wordt geleverd inclusief glasrubbers voor glasdiktes van 12 tot en met 21,52 mm. De profielen, die verticaal worden geplaatst, overbruggen spanbreedtes tot 3 meter en zijn vervaardigd van geanodiseerd aluminium met een mat zilver-look. Deze hebben een lengte van 1107 mm en kunnen, indien nodig, op de gewenste lengte ingekort worden.

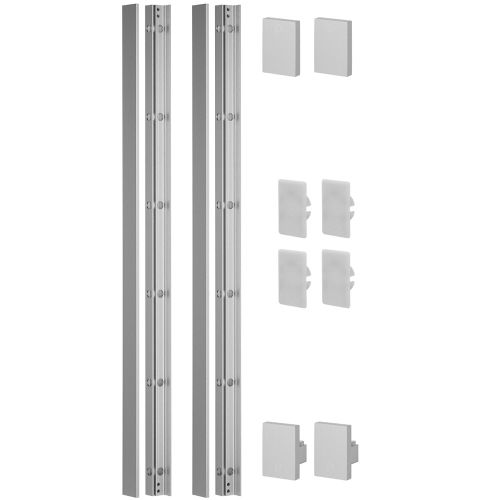

Easy Glass View Frans Balkon Profiel Set, Mat zilver aluminium - Inhoud set

  • 2 profielen voor een glashoogte van 1100 mm, incl. glasrubbers voor de door jou aangegeven glasdikte

  • 2 eindstukken, boven

  • 4 afdekdoppen

  • 2 eindstukken, onder


Tip: Werk de glasranden van jouw Frans balkon stijlvol af met Edge Protection randbeschermingsstrips.

Easy Glass View profielset voor Frans balkon - Technische informatie

Type: Profielset
Toepassing: Easy Glass View (Frans balkon)
Merk: Q-railing
Lengte profielen: 1121 mm (incl. eindkappen)
Glasdikte: 12 t/m 21,52 mm
Breedte profielen: 50 mm
Diepte profielen: 39 mm
Randdikte eindstukken: 7 mm
Diameter montagegaten: 18 mm
Benodigde schroeven per set: 12 stuks
Afstand montagegaten (h.o.h.): 200 mm
Afstand rand tot montagegaten (h.o.h.): 53,5 mm
Materiaal: Aluminium
Oppervlak: Mat zilver-look (geanodiseerd 25 micron)
Extra's: Exclusief bevestigingsmaterialen

Frans balkon Easy Glass View - Benodigde glasbreedte

Doordat de glasplaat deels in de Easy Glass View profielen valt, dient de glasplaat kleiner te zijn dan dagmaat of montagemaat. De afmeting van de glasplaat kun je als volgt berekenen. Bepaal de buitenmaat van het volledige Easy Glass View systeem. Ga hierbij uit van de maat van buitenkant aluminium profiel tot buitenkant aluminium profiel. Haal van deze maat 65 mm af en je hebt de breedte van de glasplaat.

Rekenvoorbeeld:

  • De totale buitenmaat is 1450 mm

  • 1450 - 65 = 1385 mm

  • De glasplaat dient dus 1385 mm breed te zijn

Antraciet Frans balkon Easy Glass View - Benodigde glasdikte

Maximale h.o.h. maat profielen

Minimale glasdikte

700 mm

Gehard gelaagd glas 12,76 mm (6-6-2)

1900 mm

Gehard gelaagd glas 16,76 mm (8-8-2)

3000 mm

Gehard gelaagd glas 20,76 mm (10-10-2)

Montage

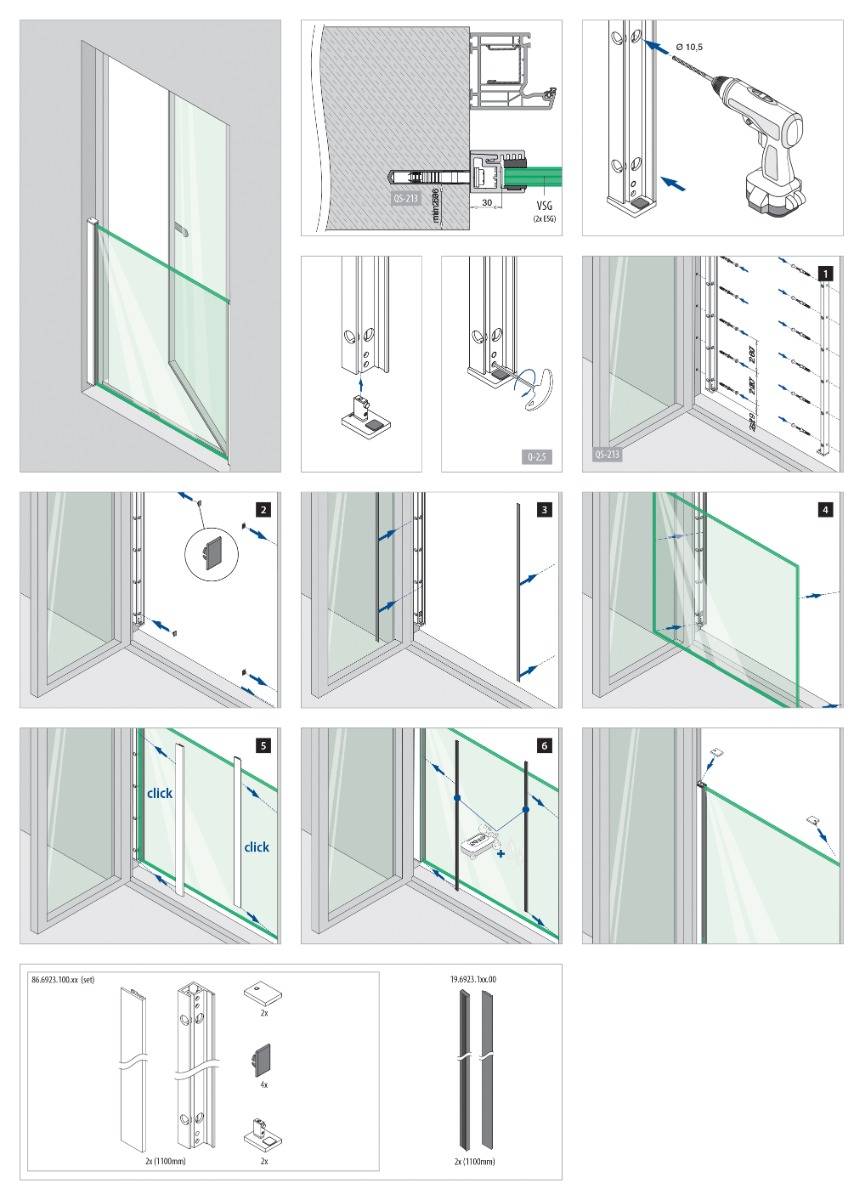

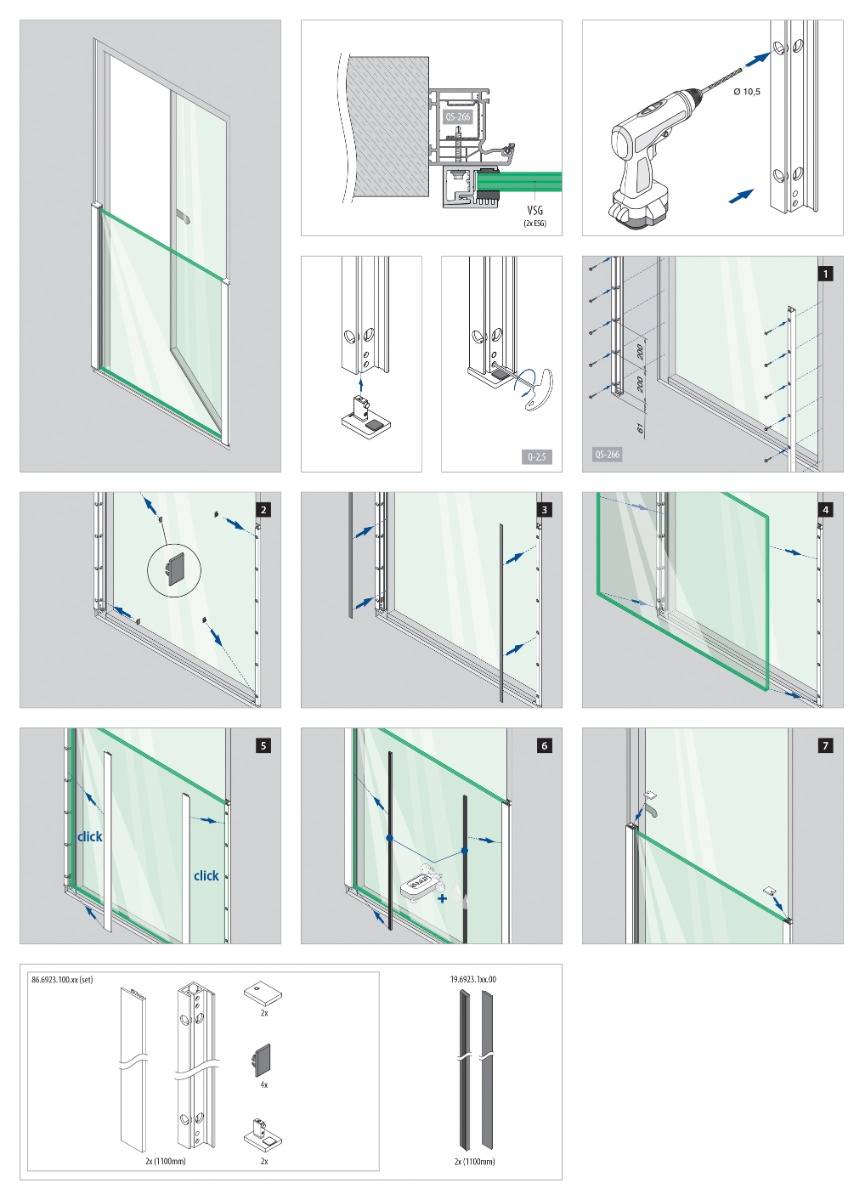

Easy Glass View Frans Balkon - Montage instructie

De aluminium profielen kunnen op drie manieren gemonteerd worden:

Voor montage op de gevel of in de dag dienen er gaten met een diameter van 10,5 mm in de profielen geboord te worden. Boor gaten in de muur op minstens 60 mm afstand van de dag, en met een h.o.h. afstand van 200 mm. De profielen worden vervolgens op de muur vast gezet met 12 houtschroeven met schotelkop (6 stuks in elk profiel). In de binnenzijde van de profielen worden de montagegaten afgedekt met de afdekdoppen. Tenslotte worden de glasrubbers en het glas in de profielen geklemd. Het glas wordt gemakkelijk en snel met een slim kliksysteem in de profielen gemonteerd en afgewerkt met glasrubbers. De eindkappen worden met een inbussleutel op de profielen gemonteerd.
Voor montage op het kozijn heb je piasta schroeven met zeskantkop nodig. Betreft het een houten kozijn, gebruik dan houtschroeven met schotelkop.
