Poortscharnier M24, Kort, RVS
- Grote bestelling? Vraag een offerte aan!
- Onze experts staan klaar voor deskundig advies
- 14 dagen bedenktijd (m.u.v. maatwerk)
- Klantbeoordeling 9,5/10 uit 11.000+ reviews
- Zakelijke klant? Bestel op rekening

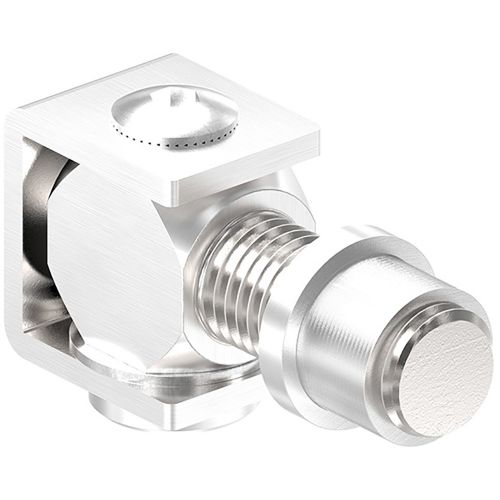

RVS poortscharnier M24 in korte uitvoering, vervaardigd van RVS304 met een mat geborsteld oppervlak. Dit zware aanlasscharnier is geschikt voor zware poorten. Ze hebben een maximale draagkracht van 225 kg per scharnier en worden gemonteerd middels lasverbindingen. Dit scharnier wordt geleverd met een vlakke montagemoer. Voor montage tegen ronde buizen zijn er speciale lasmoeren leverbaar. Deze dienen los te worden meegebesteld.
RVS poortscharnier kort, M24 - Technische informatie
Type: Poortscharnier
Model: Kort
Toepassing: Deuren of vleugels in poorten
Draaddiameter: M24
Breedte U-beugel (A): 35,5 mm
Hoogte U-beugel (B): 48 mm
Lengte montagemoer (C): 25 mm
Boordiameter voor Montagemoer (D): 30 mm
Hartmaat scharnier (E): 27 mm
Totale lengte scharnier (F): 100 mm
Verstelbereik (G): 48 mm
Draagkracht: Max. 225 kg
Materiaal: RVS304
Oppervlak: Mat geborsteld / K320 geslepen
Montage: Lasverbinding
Verkoopeenheid: Per stuk
Extra's: Inclusief vlakke lasmoer
Let op: Bovenstaande maten kunnen afhankelijk van inkoop en leverancier enigszins afwijken.
Poortscharnier M24 kort RVS
De U-beugels worden op de de poort gelast. Let hierbij op dat je deze met de goede kant naar boven zet. Plaats de poort waterpas tegen de poortpaal of kozijn en teken de montagepunten op de poortpalen aan. Boor een gat van 30 mm en druk de montagemoer van het scharnier in het gat en las dit vast op de paal. Schroef de oogbouten vervolgens in de montagemoeren en zorg dat deze even ver uitsteken. Monteer de poort met de borgpinnen door de U-beugels over de oogbouten te schuiven en de borgpin erdoorheen te schuiven. Je kunt de poort richten en afstellen door de borgpennen weer te demonteren en vervolgens de bovenste of onderste oogbout verder naar binnen of naar buiten te draaien.
