Poortscharnier M20 op muurplaat, RVS

Meer bestellen dan op voorraad mogelijk
Onze experts staan klaar voor deskundig advies
14 dagen bedenktijd (m.u.v. maatwerk)
Klantbeoordeling 9,5 uit 10.000+ reviews
Zakelijke klant? Bestel op rekening

RVS304

VRAAG OVER DIT PRODUCT?

Mail 045-7370045

ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)

Heb je een vraag over dit product?

Mail

045-7370045

Beschrijving

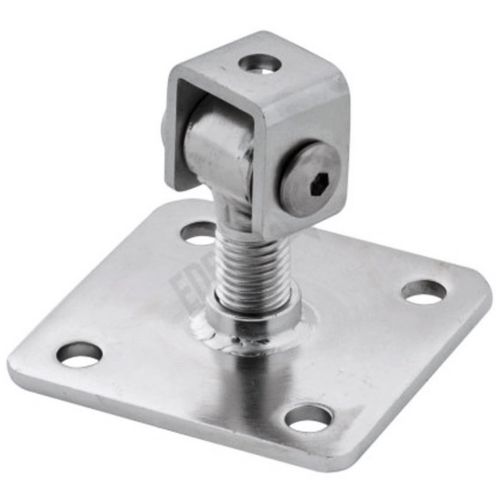

RVS poortscharnier M20 op een montageplaat, vervaardigd van RVS304 met ongeslepen oppervlak. De muurplaat is 100 mm lang, 100 mm breed en 6 mm dik en is voorzien van 4 montagegaten met een diameter van 11,5 mm.

Technische Informatie

RVS poortscharnier M20 op montageplaat - Technische informatie

Type: Poortscharnier
Model: Op plaat
Toepassing: Deuren in poorten
Draaddiameter (M): M20
Afmetingen montageplaat: 100 x 100 mm
Dikte montageplaat: 6 mm
Breedte montagebeugel (A): 30 mm
Hoogte montagebeugel (B): 37 mm
Beugel - hart scharnierpunt (C): 26 mm
Hart scharnierpunt - begin schroefdraad (D): 23 mm
Hart scharnierpunt - einde schroefdraad (E): 72,5 mm
Montagebus diepte (F): 15 mm
Montagebus hoogte (G): 5 mm
H.o.h. afstand montagegaten: 66 x 66 mm
Diameter montagegaten: 11,5 mm
Materiaal: RVS304
Oppervlak: Ongeslepen
Montage: Las- en schroefverbinding
Verkoopeenheid: Per stuk
