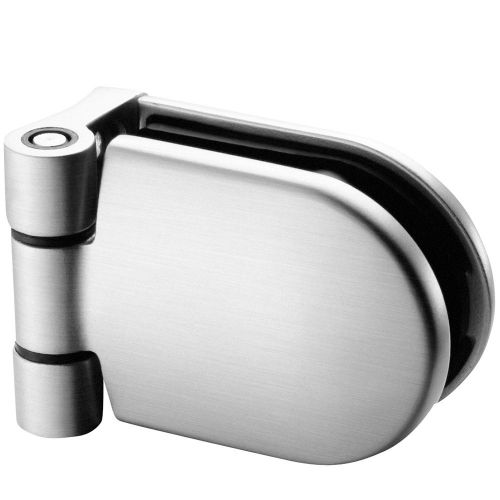

Glasscharnier Buis 42,4 mm MOD 0281 RVS316

Meer bestellen dan op voorraad mogelijk
30 dagen bedenktijd (m.u.v. maatwerk)
Klantbeoordeling 9,5/10
Zakelijke klant? Bestel op rekening

RVS316

VRAAG OVER DIT PRODUCT?

Mail 045-7370045

ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)

Heb je een vraag over dit product?

Mail

045-7370045

Beschrijving

RVS scharnier voor het monteren van een scharnierende glasplaat tegen een staander met een diameter van 42,4 mm. Hiermee monteer je een poortje of deur in een glasbalustrade. Deze is vervaardigd van RVS316 met een mat geborsteld oppervlak. Voor montage dienen er in het glas gaten geboord te worden met een diameter van 14 mm. Daarnaast heb je 2 verzonken inbusbouten M5 x 20 nodig.

Tip: Dit scharnier past perfect bij glasklem model 28 en is dan ook uitstekend hiermee te combineren.

Technische Informatie

RVS glasscharnier voor buis 42,4 mm, RVS316 - Technische Informatie

Type: Scharnier
Model: Buis-glasmontage
Toepassing: Monteren van een poort of deur in glasbalustrade
Merk: Q-railing
Buisdiameter: 42,4 mm
Glasdikte: 6 - 12,76 mm
Afmetingen: 45 x 64 mm
Hartmaat: 37 mm
Diameter montagegat: 5,5 mm
Afstand montagegaten (h.o.h.): 32 mm
Diameter boorgaten glas: 14 mm
Afstand boorgaten glas (h.o.h.): 25 mm
Afstand van buis tot boorgat glas (h.o.h.): 41 mm
Overige afmetingen: Zie lijntekening
Materiaal: RVS316
Oppervlak: Mat geborsteld / K320 geslepen
Montage: Schroefverbinding
Extra's: Exclusief bevestigingsmaterialen
