Leuningdrager voor LED trapleuningen 42,4 mm RVS MOD 0103 RVS

Meer bestellen dan op voorraad mogelijk
30 dagen bedenktijd (m.u.v. maatwerk)
Klantbeoordeling 9,5/10
Zakelijke klant? Bestel op rekening

RVS304

VRAAG OVER DIT PRODUCT?

Mail 045-7370045

ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)

Heb je een vraag over dit product?

Mail

045-7370045

Beschrijving

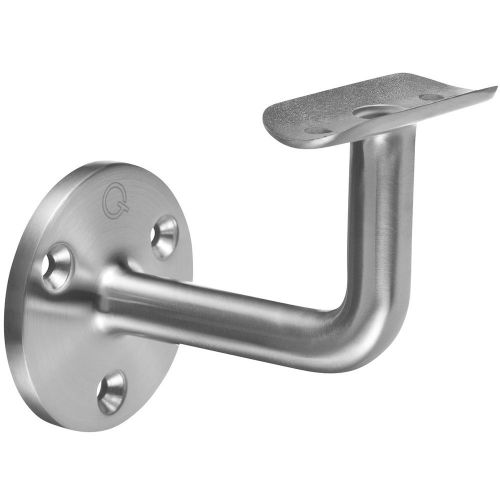

RVS leuningdrager voor ronde LED trapleuningen met een diameter van 42,4 mm, vervaardigd van mat geborsteld RVS304. De leuningdrager wordt tegen de U-profielbuis gemonteerd met een U-profielbuisadapter voor vaste steunen en is voorzien van 3 montagegaten voor montage tegen de muur. Deze leuningdrager heeft een holle steel, waardoor voedingskabels voor een LED strip onzichtbaar geleid en afgewerkt kunnen worden. De afstand van de muur tot het hart van de leuning is 75 mm.

Technische Informatie

RVS leuningdrager voor LED trapleuningen MOD 0103 - Technische informatie

Type: Leuningdrager
Model: MOD 0103 Met kabeldoorvoer
Toepassing: Monteren van een trapleuning met LED
Merk: Q-railing
Leuningdiameter (Ø): 42,4 mm
Muurafstand: 75 mm
Hoogte: 50 mm
Diameter muurplaat: 60 mm
Diameter steun: 14 mm
Diameter kabeldoorvoer: 9 mm
Afmetingen schoteltje: 65 x 25 mm
Afstand schroefgaten schoteltje (h.o.h.): 45 mm
Diameter schroefgaten schoteltje: 5,5 mm (geschikt voor M5 bolkopschroef)
Materiaal: RVS304
Oppervlak: Mat geborsteld / K320 geslepen
Montage op leuning: Schroefverbinding
Montage tegen muur: Schroefverbinding
Extra's: Exclusief bevestigingsmaterialen

Montage

Leuningdrager voor LED trapleuningen, RVS - Montage instructie

De leuning wordt op de leuningdrager gemonteerd door middel van 2 M5 bolkopschroefjes. Voor montage tegen de muur zijn 3 bolkop spaanplaatschroeven nodig. De kabels van de LED verlichting worden met een isoleerhuls door de leuningdrager geleid.
