Vanaf € 19,48 Prijs per stuk
Artikelnummer
104111-000-12
VRAAG OVER DIT PRODUCT?
 Mail  045-7370045
ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)
Heb je een vraag over dit product?

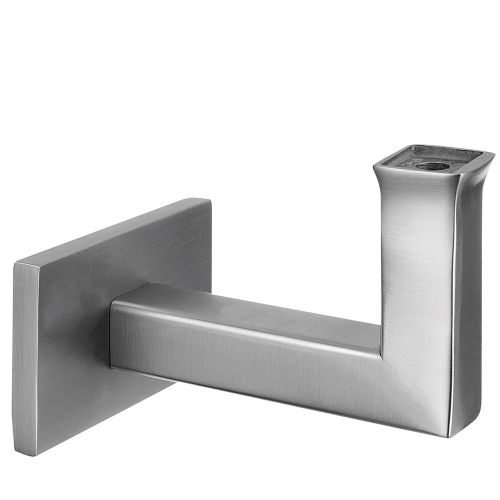

RVS leuningdrager MOD 4111 voor blinde montage tegen de muur, geschikt voor vlakke montage van vierkante of rechthoekige trapleuningen. Deze is gemaakt van RVS304 of RVS316 met een mat geborsteld oppervlak. De afstand van de muur tot het hart van de leuning is 89 mm.
Voor de blinde montage tegen de muur heb je een M8 stokschroef nodig. Monteer eerst de stokschroef in de muur, hang het muurplaatje erop en monteer daarna de meegeleverde adapter op de stokschroef. Monteer de leuningdrager over de adapter. De leuning wordt op de leuningdrager gemonteerd door middel van een inbusbout M6 x 45 mm. Monteer eerst de leuningdragers op de muur, teken op de leuning af waar de gaten geboord moeten worden en monteer dan pas de leuning op de leuningdrager. Het is ook een optie om de leuning vast te lassen op de leuningdrager.

Tip: het muurplaatje kan zowel horizontaal als verticaal tegen de muur gemonteerd worden.

RVS leuningdrager voor blinde montage, geschikt voor vlakke leuningen MOD 4111 - Technische informatie

Type: Leuningdrager, blind
Model: MOD 4111
Toepassing: Samenstellen van RVS trapleuningen
Merk: Q-railing
Leuningaansluiting: Vlak
Muurafstand: 89 mm
Hoogte: 45 mm
Afmetingen muurplaat: 40 x 60 x 5 mm
Afmetingen steun: 14 x 14 mm
Diameter schroefgat op steun: 6,5 mm
Schroefgat muurmontage: M8
Oppervlak: Mat geborsteld / K320 geslepen
Montage op leuning: Schroefverbinding
Montage tegen muur: Schroefverbinding
Extra's: Exclusief bevestigingsmaterialen
