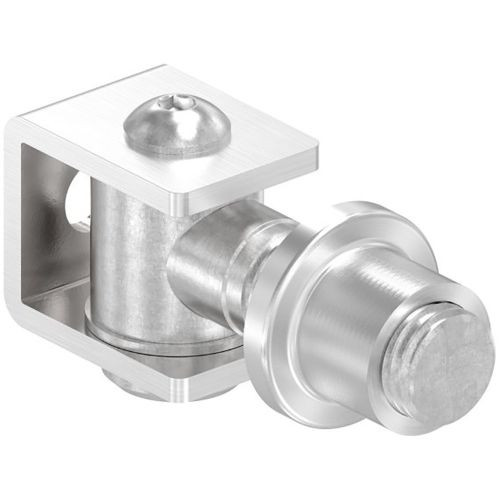

Poortscharnier M16, Kort, RVS

€ 20,18 Prijs per stuk

Artikelnummer

304.15025.016.12

Levertijd

Op werkdagen voor 14.00 u besteld, zelfde dag verzonden

Voorraad

Aantal

Meer bestellen dan op voorraad mogelijk
Onze experts staan klaar voor deskundig advies
14 dagen bedenktijd (m.u.v. maatwerk)
Klantbeoordeling 9,5 uit 10.000+ reviews
Zakelijke klant? Bestel op rekening

RVS304

VRAAG OVER DIT PRODUCT?

Mail 045-7370045

ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)

Heb je een vraag over dit product?

Mail

045-7370045

Beschrijving

RVS poortscharnier M16 in korte uitvoering, vervaardigd van RVS304 met een mat geborsteld oppervlak. Dit aanlasscharnier is geschikt voor de wat zwaardere poorten. Ze hebben een maximale draagkracht van 100 kg per scharnier en worden gemonteerd middels lasverbindingen. Dit scharnier wordt geleverd met een vlakke montagemoer. Voor montage tegen ronde buizen zijn er speciale lasmoeren leverbaar. Deze dienen los te worden meegebesteld.

Technische Informatie

RVS poortscharnier kort, M16 - Technische informatie

Type: Poortscharnier
Model: Kort
Toepassing: Deuren of vleugels in poorten
Draaddiameter: M16
Breedte U-beugel (A): 25 mm
Hoogte U-beugel (B): 30 mm
Lengte montagemoer (C): 19,5 mm
Boordiameter voor Montagemoer (D): 21 mm
Hartmaat scharnier (E): 20 mm
Totale lengte scharnier (F): 75 mm
Verstelbereik (G): 38 mm
Draagkracht: Max. 100 kg
Materiaal: RVS304
Oppervlak: Mat geborsteld / K320 geslepen
Montage: Lasverbinding
Verkoopeenheid: Per stuk
Extra's: Inclusief vlakke lasmoer

Let op: Bovenstaande maten kunnen afhankelijk van inkoop en leverancier enigszins afwijken.

Klantenreviews

Montage

Poortscharnier M16 kort RVS - Montage

De U-beugels worden op de de poort gelast. Let hierbij op dat je deze met de goede kant naar boven zet. Plaats de poort waterpas tegen de poortpaal of kozijn en teken de montagepunten op de poortpalen aan. Boor een gat van 21 mm en druk de montagemoer van het scharnier in het gat en las dit vast op de paal. Schroef de oogbouten vervolgens in de montagemoeren en zorg dat deze even ver uitsteken. Monteer de poort met de borgpinnen door de U-beugels over de ookbouten te schuiven en de borgpin erdoorheen te schuiven. Je kunt de poort richten en afstellen door de borgpennen weer te demonteren en vervolgens de bovenste of onderste oogbout verder naar binnen of naar buiten te draaien.
