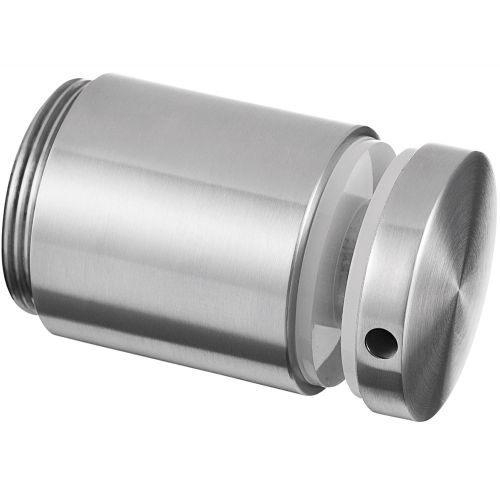

Q-railing Glasadapter 50 mm Vlak Lengte 40 mm Verstelbaar MOD 0749 RVS

Montage van de verstelbare glasadapter

Montage instructie - Verstelbare glasadapter

1. Boor de van gaten met een diameter van 14 mm op de juiste plaatsen en vul deze met chemisch anker.
2. Monteer de bevestigingsankers.
3. Na het uitharden van de injectiemortel kun je de muurplaat met buitendraad tegen de muur monteren.
4. Nu wordt de afstandhouder op de muurplaat gedraaid. Vergeet de rubbers niet.
5. Plaats nu de glasplaat en richt deze uit met behulp van de inbussleutel Q-14.
6. Draai met de speciale haaksleutel de schroefkoppen op de afstandhouders om de glasplaat te fixeren.
7. Als na montage de glasplaten niet helemaal recht en in lijn staan kun je deze precies afstellen door het verstellen van de afstandhouders. Onderstaande montagevideo laat duidelijk zien hoe dit in zijn werk gaat.
