Zwarte glasadapter voor het monteren van glasplaten tegen vlakke delen. Deze heeft een diameter van 50 mm. Na montage is deze verstelbare glasadapter nog circa 10 mm te verstellen. Op deze manier is het eenvoudig om de glasplaat waterpas en in lijn met de andere glasplaten te stellen. Deze glasadapter is geschikt voor glasdiktes van 8 of 12 tot 25,52 mm en is gemaakt van RVS316 met een mat zwarte fijnstructuur coating (RAL9005).

Zwarte verstelbare glasadapter rond RVS316 - Technische informatie

Type: Glasadapter verstelbaar, model 0749
Toepassing: Glasbevestiging tegen vlakke delen
Merk: Q-railing
Diameter: 50 mm
Geschikt voor glasdiktes (T): 8 of 12 - 25,52 mm
Glas boring: 26 mm
Materiaal: RVS316
Oppervlak: Voorzien van mat zwarte fijnstructuur coating (RAL9005)
Montage: Schroefmontage

Montage

Montage van de verstelbare glasadapter

  1. Boor de van gaten met een diameter van 14 mm op de juiste plaatsen en vul deze met chemisch anker.
  2. Monteer de bevestigingsankers.
  3. Na het uitharden van de injectiemortel kun je de muurplaat met buitendraad tegen de muur monteren.

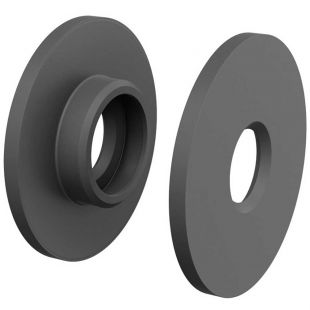

  4. Nu wordt de afstandhouder op de muurplaat gedraaid. Vergeet de rubbers niet.
  5. Plaats nu de glasplaat en richt deze uit met behulp van de inbussleutel Q-14.
  6. Draai met de haaksleutel de schroefkoppen op de afstandhouders om de glasplaat te fixeren.
  7. Als na montage van alle glasplaten niet helemaal recht en in lijn staan kun je deze precies afstellen door het verstellen van de afstandhouders. Onderstaande montagevideo laat duidelijk zien hoe dit in zijn werk gaat.
