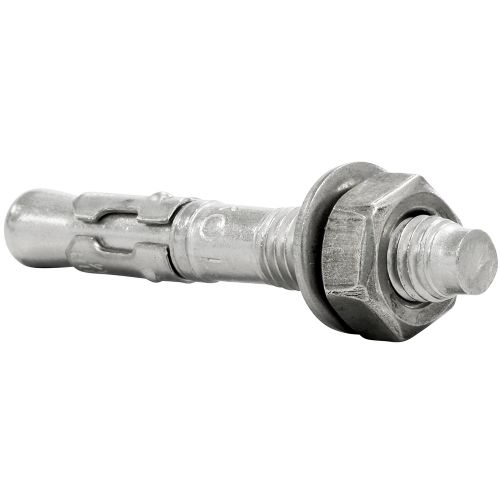

RVS keilbout M10 met een lengte van 70 mm, vervaardigd van zeewaterbestendig RVS316 (A4) met een onbehandeld oppervlak. Dit doorsteekanker wordt gebruikt voor het eenvoudig en snel verankeren van constructieonderdelen van bijvoorbeeld RVS hekwerken en balustrades in ongescheurd beton. De schroefdraad van het anker heeft een lengte van 22 mm.

Voor het monteren van het anker dient er een gat van 10 mm met een diepte van 55 mm geboord te worden. Mocht dit niet haalbaar zijn, dan kan de schroefdraad aan de bovenkant ingekort worden. Het anker wordt met een hamer in het gat getikt en vervolgens wordt de moer aangedraaid met behulp van een momentsleutel op een andraaimoment van 30 Nm.

Keilbout M10 x 70 mm, RVS316 (A4) - Extra informatie

• Het RVS spreidelement voorkomt roestvorming en daardoor speling in de verbinding
• De anti-rotatiezekering van het spreidelement verhindert meedraaien bij aandraaien
• De slagkop voorkomt beschadinging van de bout bij het inslaan
• De dieptemarkering geeft de minimale plaatsingsdiepte aan
• De lange draadlengte maakt afstandmontage mogelijk
• Bij toenemende last neemt de expansie toe
• Voorgemonteerd met moer en sluitring

RVS316 keilbout M10 x 70 mm - Technische informatie

Type: Keilbout
Model: M10 x 70
Toepassing: Verankeren van constructieonderdelen in ongescheurd beton
Schroefdraad: M10
Lengte: 70 mm
Lengte schroefdraad: 22 mm
Boormaat: 10 mm
Boordiepte: 55 mm
Aandraaimoment: 30 Nm
Materiaal: RVS316 (A4)
Oppervlak: Onbehandeld
Montage: Klemverbinding in boorgat m.b.v. hamer
Verkoop: Per stuk

Montage

Keilbout voor doorsteekmontage - Montageinstructie

Het monteren van een keilbout voor doorsteekmontage is heel makkelijk. Hiervoor dient er een gat geboord to worden in de diameter van het bout. Om er zeker van te zijn dat de keilbout goed klemt dient het gat schoongemaakt te worden. Dit kan gedaan worden met een blaaspomp of met een compressor. Daarna wordt de keilbout in het gat geslagen met een hamer. Houd er rekening meer dat de bout voldoende uitsteekt, ga hiervoor uit van de dikte van het te monteren materiaal plus circa 1 cm. Ten slotte wordt het te monteren onderdeel over de schroefdraad geschoven en wordt de moer aangedraaid. Gebruik hiervoor momentsleutel om zeker te zijn dat de keilbout een goede klemming heeft.
