Poortscharnier kort M12 staal verzinkt

STAAL

VRAAG OVER DIT PRODUCT?

Mail 045-7370045

ma t/m vr
09:00 tot 16:30 uur
(vrijdag tot 12:00 uur)

Heb je een vraag over dit product?

Mail

045-7370045

Grote bestelling? Vraag een offerte aan!
Onze experts staan klaar voor deskundig advies
14 dagen bedenktijd (m.u.v. maatwerk)
Klantbeoordeling 9,5/10 uit 11.000+ reviews
Zakelijke klant? Bestel op rekening

Beschrijving

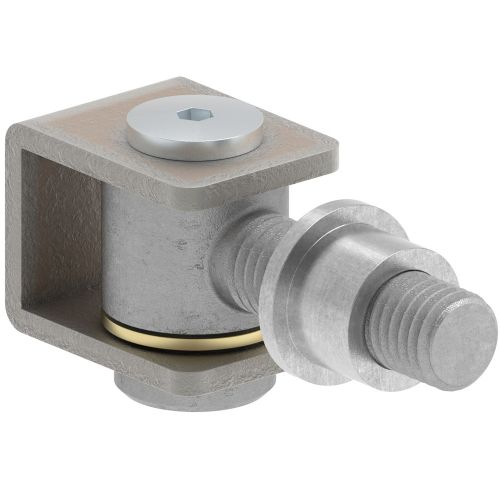

Poortscharnier M12 in korte uitvoering, vervaardigd van verzinkt staal. Dit aanlasscharnier is geschikt voor de kleinere poortjes. Ze hebben een maximale draagkracht van 50 kg per 2 scharnieren en worden gemonteerd middels lasverbindingen. Dit scharnier wordt geleverd met een vlakke montagemoer.

Technische Informatie

Poortscharnier staal verzinkt m12 - Technische informatie

Type: Poortscharnier
Model: Kort
Toepassing: Deuren of vleugels in poorten
Afmetingen U-beugel (A x B x C): 25 x 33 x 25 mm
Lengte montagemoer (E): 15 mm
Diameter montagemoer (F): 18 mm
Hartmaat (G): 20 mm
Buitenmaat (H x L): 65 x 65 mm
Draaddiameter (M): M12
Verstelbereik (R): 38 - 53 mm
Dikte U-beugel (S): 3 mm
Draagkracht per 2 scharnieren: Max. 50 kg
Gewicht: 0,14 kg
Materiaal: Staal
Oppervlak: Verzinkt
Montage: Lasverbinding
Verkoopeenheid: Per stuk
Extra's: Inclusief vlakke lasmoer

Let op: Bovenstaande maten kunnen afhankelijk van inkoop en leverancier enigszins afwijken.

Klantenreviews

Montage

Poortscharnier staal verzinkt M12 kort - Montage

De U-beugels worden op de de poort gelast. Let hierbij op dat je deze met de goede kant naar boven zet. Plaats de poort waterpas tegen de poortpaal of kozijn en teken de montagepunten op de poortpalen aan. Boor een gat en druk de montagemoer van het scharnier in het gat en las dit vast op de paal. Schroef de oogbouten vervolgens in de montagemoeren en zorg dat deze even ver uitsteken. Monteer de poort met de borgpinnen door de U-beugels over de oogbouten te schuiven en de borgpin erdoorheen te schuiven. Je kunt de poort richten en afstellen door de borgpennen weer te demonteren en vervolgens de bovenste of onderste oogbout verder naar binnen of naar buiten te draaien.

Onderhoud
